АРСТЕК ОКУЛУС

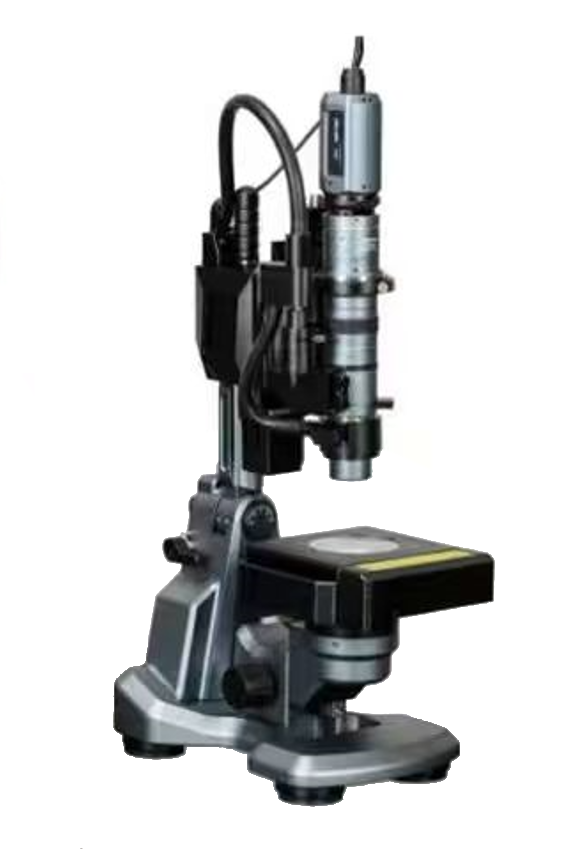

АРСТЕК ОКУЛУС — это профессиональный оптический микроскоп с зум-объективом высокого разрешения, нацеленный на детальное изучение микротекстур, сверхмелких компонентов и субмикронных структур.

Ключевые преимущества

● Глубокое зумирование: Позволяет детально рассмотреть границы зерен, фазы материалов и следы обработки в широком диапазоне без смены объектива.

● Эргономика контроля: Сохраняет комфортный зазор между оптической головкой и исследуемой поверхностью даже на максимальной кратности.

● Цифровая экосистема: Идеально совместим с программными модулями автоматического подсчета частиц и сшивания панорам.

Оптические параметры

● Диапазон увеличения: Высокократный непрерывный зум от 100X до 1000X.

● Поле зрения (FOV): Прецизионное, регулируется в пределах от 0.38 до 3.81 мм.

● Рабочее расстояние (WD): Фиксированное, составляет 25.0 мм.

Интеллектуальная автоматизация и позиционирование

Для работы с АРСТЕК ОКУЛУС и другими узлами серии доступны специализированные конфигурации моторизованных координатных столов с шагом перемещения 0.1 мкм и прецизионная ось Z (ход 51 мм, шаг 0.04 мкм) для построения идеальных 3D-моделей:

● Малый моторизованный стол: Перемещение 60 × 50 мм (до 20 мм/с).

● Средний моторизованный стол: Перемещение 120 × 100 мм (до 20 мм/с).

● Сверхбольшой моторизованный стол: Перемещение 330 × 330 мм со скоростью до 40 мм/с (оптимально для инспекции кремниевых пластин и плат без сшивания полей).

● Панорамная сшивка (Stitching): Программный модуль автоматического построения карт навигации размером до 100 000 × 100 000 пикселей.

● Smart Measurement: Автоматическое распознавание границ объектов по градиенту серого цвета и подсчет зерен.

Целевые области применения оборудования

● Криминалистика и археология: Экспертиза документов, анализ пересекающихся штрихов, бесконтактное изучение монет, патины и трасология древних орудий.

● Биология и гистология: Контроль тканевых микросрезов, наблюдение за колониями клеток, послойный анализ трехмерной структуры гистологических матриксов.

● Энтомология и зоология: Исследование строения насекомых, чешуи рыб, шерсти животных для видовой идентификации.

● Микроэлектроника: Поиск трещин в дорожках плат, контроль геометрии кристаллов процессоров, оценка соосности многослойных структур и 3D-контроль BGA-выводов.

● Металлография и минералогия: Измерение величины зерна сплавов, классификация неметаллических включений, петрографический анализ шлифов и определение микротвердости.

● Промышленный контроль: Экспертиза многослойных лакокрасочных покрытий, контроль качества прецизионных пресс-форм и геометрии резьбы.
